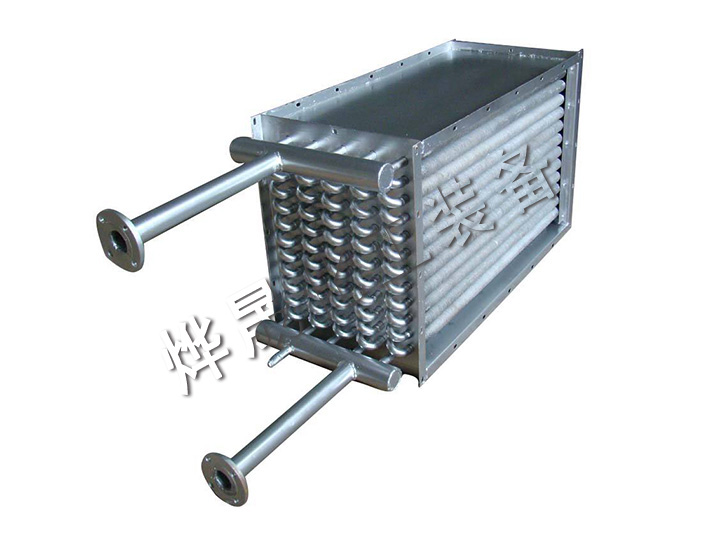

       FUL型導熱油散熱器是一種換熱裝置，它采用了具有優良技術性能的鋼鋁復合翅片管和用以補償熱應力的浮頭式結構，因此，它是以導熱油（也稱有機熱載體或熱媒體）為傳熱介質進行空氣加熱換熱裝置的選擇。近年來，該散熱器在紡織、印染、橡膠、制革、木材加工、涂裝烤漆等行業中已得到應用，取得了不錯的效果。
       鋼鋁復合翅片管制造工藝科學，它是鋼、鋁管復合在專用機床上軋制面成，使鋼基管與鋁翅片結合緊密，它具有熱阻小、傳熱性能好、強度高、流動損失小，防腐蝕性能強、工作壽命長等優點。
       鋼鋁復合翅片管觀格性能見表。
       浮頭式結構保證了散熱器在溫差較高的工作環境中及設備開始運行時的巨大熱應力能得到有效的補償。
       FUL型導熱油散熱器可有不同表面管長、管數及排數組成多種規格，其流程可根據用戶需要制成雙流程、三流程、四流程及多流程，使用部門可根據需要選用。




鋼鋁復合翅片管規格性能

外徑D（mm）	翅片高度h（mm）	翅片厚度s（mm）	翅片節距t（mm）	鋁管壁厚h（mm）	鋼管壁厚h（mm）	總外表面積Sw（m2/m）	鋁管壁厚 （Sw/Sn）
50	11.5	0.3	2.5	1	2	1.206	18.28

注：其它規格可根據用戶需要加工

FUL型導熱油散熱器型號規格表示方法：
       型號一迎風面長的分米數化整×迎風面寬的分米數化整。
       如：迎風長為1000mm，迎風面寬為837mm。
       則為：FUL—10 x 8

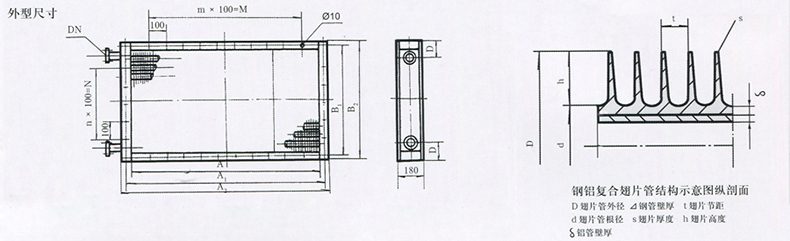

FUL型導熱油散熱器外型尺寸及主要參數表

型號	迎風面積m2	散熱面積m2	凈通風截面積m2	表面管數	排數	連接管DN（in）	尺寸（mm）
							A	B	A1	A2	B1	B2	D	n	N	m	M
FUL-5×5	0.257	10.854	0.123	9	2	11/2	500	513	560	600	553	593	75	4	400	4	400
8×5	0.410	17.366	0.196				800		860	900						7	700
10×5	0.513	21.708	0.245				1000		1060	1100						9	900
6×6	0.405	17.366	0.191	12	2	11/2	600	675	660	700	715	755	75	5	500	5	500
8×6	0.54	23.155	0.255				800		860	900						7	700
10×6	0.675	28.944	0.318				1000		1060	1100						9	900
12×6	0.81	34.733	0.381				1200		1260	1300						11	1100
8×8	0.67	28.944	0.313	15	2	2	800	837	860	900	877	917	75	7	700	7	700
10×8	0.837	36.18	0.391				1000		1060	1100						9	900
12×8	1.004	43.416	0.469				1200		1260	1300						11	1100
14×8	1.172	50.652	0.547				1400		1460	1500						13	1300
14×10	1.474	64.159	0.683	19	2	21/2	1400	1053	1460	1500	1093	1133	75	9	900	13	1300
16×10	1.685	73.325	0.78				1600		1660	1700						15	1500
18×10	1.895	82.490	0.878				1800		1860	1900						17	1700
18×12	2.284	99.857	1.052	23	2	3	1800	1269	1860	1800	1309	1349	75	11	1100	17	1700
20×12	2.538	110.952	1.169				2000		2060	2100						19	1900
22×12	2.792	122.047	1.286				2200		2260	2300						21	2100
25×12	3.173	138.69	1.461				2500		2560	2600						24	2400
